Ingeniería Eléctrica Termodinámica Aplicada

Centrales Termoeléctricas de Ciclo Combinado

Análisis técnico integral de la integración de los ciclos Brayton y Rankine para la optimización del rendimiento térmico y despacho de carga en el SADI.

¿Cómo funciona el Ciclo Combinado?

Explicación técnica del proceso de integración de energía.

El secreto de la eficiencia en estas plantas reside en la recuperación de calor residual. En una central térmica común, el calor de los gases de escape se pierde en la atmósfera. Aquí, se utiliza como combustible para un segundo ciclo.

Esquema General Ciclo Combinado
01

Generación Primaria (TG)

Se quema gas natural en la Turbina de Gas. La expansión de estos gases mueve un primer alternador, generando electricidad de forma inmediata.

02

Recuperación de Calor

Los gases de escape (que salen a unos 600 centígrados) no se ventilan, sino que pasan a través de la Caldera HRSG (Heat Recovery Steam Generator).

03

Producción de Vapor

En la caldera, el calor de los gases calienta agua desmineralizada hasta convertirla en vapor a alta presión y temperatura.

04

Generación Secundaria (TV)

Ese vapor se dirige a la Turbina de Vapor, la cual mueve un segundo alternador. Se genera más electricidad sin consumir combustible adicional.

RENDIMIENTO GLOBAL
~60%

Optimización Termodinámica

Es el ciclo "abierto" que ocurre en la Turbina de Gas (TG), fundamental para el arranque rápido del sistema.

Etapas Técnicas:

  • Compresión: Aspiración y presurización del aire atmosférico.
  • Combustión: Inyección de Gas Natural e ignición a volumen constante/presión variable.
  • Expansión: Los gases calientes mueven los álabes de la turbina.
  • Escape: Evacuación de gases hacia la caldera de recuperación.

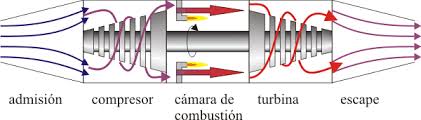

Diagrama Ciclo Brayton

Fig. 1: Representación esquemática de los componentes del Ciclo Brayton

Es el ciclo "cerrado" de recuperación. Aquí el vapor se expande en etapas de presión para maximizar el trabajo mecánico.

Componentes Críticos:

  • Turbina AP, MP, BP: Expansión escalonada del vapor.
  • Condensador: Cambio de fase vapor-agua mediante enfriamiento.
  • Bombas de Alimentación: Elevan la presión para reingreso a caldera.
  • Tratamiento de Agua: Control de pH y desmineralización absoluta.
Sección Turbina Vapor

Fig. 2: Corte transversal de una Turbina de Vapor con etapas AP, MP y BP

Infraestructura y Máquinas

Turbina de Gas (TG)

Compuesta por álabes de materiales cerámicos o superaleaciones. Su inercia es baja, permitiendo la sincronización en pocos minutos. Es el corazón del sistema.

Caldera HRSG

Intercambiador masivo. Incluye Economizador (precalentamiento), Evaporador (cambio de fase) y Sobrecalentador (evita condensación en turbina).

Alternadores y Excitación

Máquinas sincrónicas trifásicas. Requieren una Excitatriz para inducir el campo magnético en el rotor mediante corriente continua (CC).

Tabla Comparativa de Unidades

Variable Unidad de Gas (TG) Unidad de Vapor (TV)
Fluido de Trabajo Gases de Combustión Vapor Desmineralizado (H2O)
Velocidad de Arranque Rápida (Pocos min) Lenta (Horas)
Temperatura de Op. 1200 - 1500 centigrados 500 - 600 centigrados
Mantenimiento Frecuente (Horas de vuelo) Basado en calidad de agua

Plantas en Argentina

Central Puerto (CABA)

Histórica y estratégica zona portuaria.

Central Costanera (CABA)

Múltiples unidades de alta potencia.

Gral. Belgrano (Campana)

Cercana a centros de consumo masivo.

San Martín (Timbúes)

Nodo fundamental de energía del Litoral.

Ensenada Barragán (Ensenada)

Reciente cierre de ciclo exitoso.

Genelba (Marcos Paz)

Referente en eficiencia (Pampa Energía).
